Udstødningsgasrecirkulationsledning (EGR).

Automotive Udstødningsgasrecirkulationsledning (EGR). Manufacturer

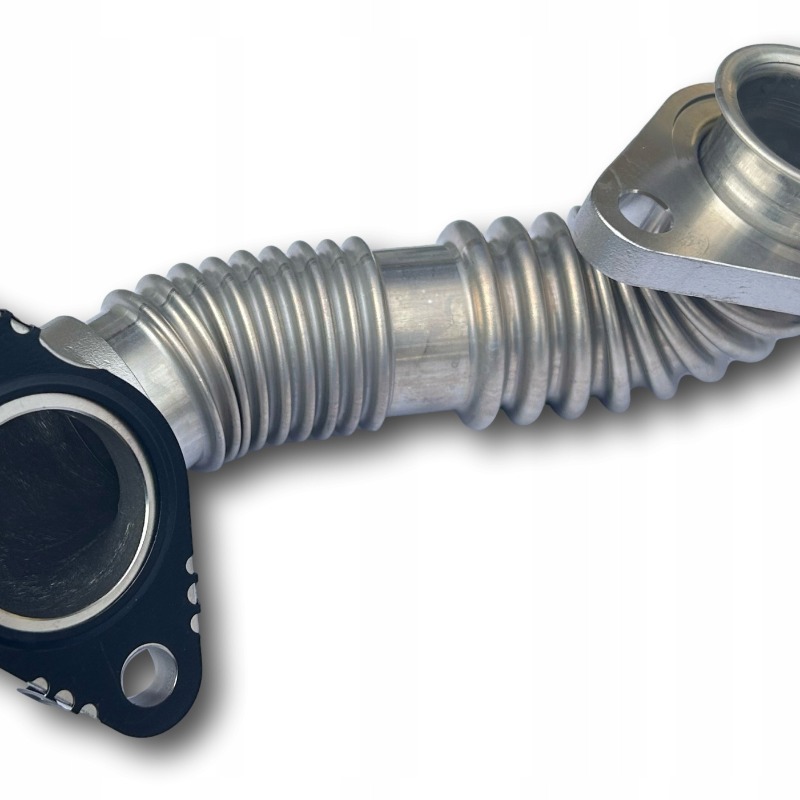

EGR Line er et kritisk rørsystem, der køler en del af motorens udstødningsgas, før den omdirigeres til indsugningsmanifolden. Dette system reducerer forbrændingstemperaturerne markant, sænker emissionerne af nitrogenoxid (NOx) og forbedrer brændstoføkonomien. Vi er forpligtet til at levere yderst pålidelige EGRLine-løsninger med lave emissioner til globale bilproducenter.

Produktegenskaber:

Short-Path Design: Minimerer udstødningsrecirkulationsvejen, forbedrer systemets reaktion og reducerer trykfaldet.
Integreret køling: Den lasersvejsede, højeffektive EGR-køler tilbyder fremragende korrosionsbestandighed. En bypass-ventil kan bruges til at slukke for kølefunktionen under koldstart, hvilket giver mulighed for hurtig opvarmning.
Modulært rør: Standardiserede konnektorer og hurtigudløsende clips letter montering på stedet og efterfølgende vedligeholdelse. Materialer med høj styrke: Hovedrørene er konstrueret af 304/316L rustfrit stål eller højstyrkelegeringer for at modstå driftsforhold ved høje temperaturer og høje tryk.
Smart Valve: Bruger magnetventiler eller lineære ventiler, der tilbyder hurtige åbnings-/lukketider på 50-100ms, hvilket understøtter præcis ECU-kontrol.
Systemintegration: Flere muligheder for rørføring er tilgængelige for at rumme forskellige motorlayouts (inline, V-type), der understøtter dobbeltkredsløbsdesign til højtryk (HP-EGR) og lavtryk (LP-EGR).

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Om JIATIAN

As a China Exhaust Gas Recirculation Line Manufacturer and EGR Line Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Virksomhedens hovedprodukter er: fremstilling og udvikling af bølgepaprør til biler. I øjeblikket er der 10 CNC fuldautomatiske rørbukkemaskiner, 2 storskala loddeovne samlebånd, 10 forskellige specifikationer hydrauliske interne formemaskiner (med den maksimale bearbejdningslængde på 1,5 meter og diametre fra ￠10 til ￠80), 1 800T hydrauliske vandekspansionsmaskine, 8 svejsere med hydraulisk vandekspansionsmaskine, 8 svejsere store bearbejdningscentre, 6 Panasonic buesvejsemaskiner og over 30 forskellige understøttende rørformningsmaskiner. Virksomheden har egne R&D- og forarbejdningscentre. Vandudvidelsesudstyret og -teknologien i virksomheden er i øjeblikket på branchens førende niveau. Der er etableret et omfattende laboratorium.

Virksomheden er forpligtet til at skabe verdens førende bilbælge med enestående kvalitet og innovativ teknologi, der sikrer, at hvert produkt kan præstere godt i forskellige miljøer og fremmer industriens fremskridt.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Hæder og certifikater

  • Opfindelsespatentcertifikat
  • Opfindelsespatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Brugsmodelpatentcertifikat
  • Overensstemmelsescertifikat

Nyheder og information

Udstødningsgasrecirkulationsledning (EGR). Industry knowledge
I moderne automotive drivlinjer, Udstødningsgasrecirkulationsledning (EGR). og brændstofindsprøjtningsrør er kritiske komponenter, som direkte påvirker motorens ydeevne, emissionsoverholdelse og driftssikkerhed.
  • EGR-rørsystemer: Som en kerne-emissionskontrolkomponent omdirigerer EGR-rør en kontrolleret del af afkølet udstødningsgas tilbage til motorens indsugningsmanifold. Denne proces sænker forbrændingskammerets temperaturer, reducerer nitrogenoxidemissioner (NOₓ) med op til 35 % (i henhold til industritestdata) og forbedrer brændstofeffektiviteten med 5-8 % for dieselmotorer. Uden pålidelige EGR-rør kan motorer ikke opfylde globale emissionsstandarder (f.eks. Euro 6, EPA Tier 3, China VI).
  • Brændstofindsprøjtningsrør: Ansvarlig for at levere højtryksbrændstof fra brændstofskinnen til injektorerne, sikrer dette rørsystem præcis brændstofmåling og forstøvning. Dens integritet påvirker direkte motoreffekten, tomgangsstabiliteten og brændstoføkonomien – en enkelt lækage eller trykfald kan forårsage en 15 % reduktion i motorens effektivitet og øgede kulbrinte-emissioner (HC).
For bilproducenter er partnerskab med en specialiseret rørleverandør som Jiatian (med 20 års arv inden for præcisionsfremstilling siden forgængeren Ningbo Xingxin Metal Products Factory blev grundlagt i 1995) afgørende for at opfylde regulatoriske og ydeevne benchmarks.
De to rørsystemer udfører forskellige, men komplementære funktioner for at optimere motordriften:
Systemtype Nøgle kernefunktioner
EGR rørføring 1. Afkøl og recirkuler udstødningsgassen for at undertrykke NOₓ-dannelse
2. Aktiver hurtig koldstartsopvarmning via bypassventilstyring
3. Understøttelse af dobbelt HP/LP-EGR sløjfeintegration for fleksibel emissionsstyring
4. Oprethold et stabilt tryk med minimalt trykfald (≤2kPa ved fuld belastning)
Brændstofindsprøjtningsrør 1. Lever brændstof ved tryk op til 2.500 bar (common rail-systemer)
2. Sørg for ensartet brændstoffordeling på tværs af cylindre
3. Modstå pulsering og vibrationer for at forhindre træthedsfejl
4. Overhold strenge lækage- og holdbarhedsstandarder
Rørsystemer til biler står over for ekstreme og variable driftsmiljøer, der tester materiale og strukturel integritet:
  • Ekstreme temperaturer: EGR-rør tåler kontinuerlig udsættelse for udstødningsgastemperaturer på 600-850 ℃, mens brændstofindsprøjtningsrør fungerer i temperaturområder -40 ℃ (koldstart) til 150 ℃ (motorrum).
  • Tryk og vibrationer: Brændstofindsprøjtningsrør opretholder cyklisk højt tryk (op til 2.500 bar), og EGR-rør håndterer udstødningsmodtryk på 1-3 bar, kombineret med motorvibrationer (10-2.000 Hz), der forårsager træthed over tid.
  • Ætsende medier: EGR-gas indeholder sure kondensater (f.eks. svovlsyre), og brændstofrør kommer i kontakt med ætsende additiver (f.eks. ethanolblandinger), hvilket fører til materialenedbrydning uden ordentlig beskyttelse.
  • Pladsbegrænsninger: Motorrum har begrænset installationsplads, hvilket kræver, at rørsystemet har komplekse bøjninger (opnået via Jiatians CNC-bukkemaskiner) og kompakte modulære design.

Materiale innovationer

Materiale Type Applikationsscenario Vigtige fordele
304/316L rustfrit stål EGR rørføring Main Body Høj korrosionsbestandighed, temperaturbestandighed op til 900 ℃, lav pris
Højstyrke nikkellegeringer EGR Cooler Headers Tåler 850 ℃ temperaturer og sure udstødningskondensater
Titanium legeringer High-End brændstofindsprøjtningsrør 40 % lettere end stål, høj trykmodstand (op til 3.000 bar)
PTFE-belagt stål Brændstofrør til alternative brændstoffer Kemisk modstandsdygtighed over for ethanol/brint, lav friktion for reduceret slid

Ofte stillede spørgsmål:

Q1: Hvad er forskellene i tilpasningsevne mellem HP-EGR- og LP-EGR-systemer under forskellige driftsforhold?

A: HP-EGR gasudsugningspunktet er ved udstødningsmanifolden opstrøms for turboladeren, hvor udstødningsgassen er ved højt tryk og temperatur. Ved lave motorhastigheder og belastninger kan den mere præcist styre udstødningsgasrecirkulationsforholdet og undgå forbrændingsustabilitet forårsaget af alt for magre blandinger. LP-EGR-gasudvindingspunktet er nedstrøms for turboladeren; Udstødningsgassen afkøles og aflastes af turboladeren og efterbehandlingssystemet, hvilket gør den mere velegnet til høje motorhastigheder og belastninger. Det reducerer påvirkningen af ​​turboladerens effektivitet og sænker partikelindholdet i udstødningsgassen. Kombinationen af ​​de to systemer opnår en balance mellem emissioner og effekt over hele driftsområdet.

Spørgsmål 2: Hvad er overensstemmelsen mellem trykket i brændstofindsprøjtningsrørene og trykket i motorens brændstofsystem?

A: Brændstofindsprøjtningsrørets trykklassificering skal være meget højere end det normale arbejdstryk for motorens brændstofsystem for at klare tryksvingninger og spidstryk i systemet. For eksempel er arbejdstrykket for et konventionelt diesel common rail-system ca. 1.600-2.500 bar, mens sprængtrykket i brændstofindsprøjtningsrørene typisk skal være 1,5-2 gange arbejdstrykket (dvs. over 4.000 bar). Det skal også modstå langvarige cykliske trykpåvirkninger for at forhindre lækage eller brud på grund af træthed.

Q3: Hvilke medier forårsager hovedsageligt EGR-rørkorrosion, og hvilke kædeeffekter har de på motoren?

A: EGR-rørkorrosion er hovedsageligt forårsaget af sure kondensater i udstødningsgassen, såsom svovlsyre fra svovlforbrænding og salpetersyre fra nitrogenoxidreaktioner, samt oxidativ korrosion fra højtemperaturudstødningsgas. Hvis EGR-rørene er korroderede og utætte, vil udstødningsgasrecirkulationsforholdet på den ene side være ude af kontrol, hvilket fører til for store NOₓ-emissioner fra motoren, som ikke opfylder lovkravene. På den anden side kan ætsende medier infiltrere motorrummet sammen med lækket udstødningsgas, hvilket korroderer omgivende komponenter. Det kan endda påvirke motorens luft-brændstofforhold på grund af udstødningsgaslækage, hvilket forårsager effekttab, tomgangsjitter og andre fejl.

Spørgsmål 4: Hvad er de vigtigste tilgange til letvægtning af rørledninger til biler, og hvilke tekniske flaskehalse står over for?

A: Der er tre hovedtilgange til letvægtning af rørledninger til biler: For det første materialesubstitution, såsom at bruge titanlegering eller højstyrke aluminiumslegering i stedet for traditionelt kulstofstål, eller at anvende kompositrør af teknisk plast og metaller; for det andet strukturel optimering, opnåelse af tyndvæggede og integrerede designs gennem processer som hydraulisk intern formgivning for at reducere overflødige komponenter såsom rørsamlinger; for det tredje procesinnovation, såsom at bruge lasersvejsning i stedet for traditionel svejsning for at reducere materialeophobning ved svejsninger. De tekniske flaskehalse er, at letvægtsmaterialer ofte har høje omkostninger, og nogle letvægtsmaterialer mangler tilstrækkelig højtemperaturbestandighed, højtryksbestandighed og korrosionsbestandighed; tyndvæggede design kan reducere træthedsmodstanden og trykbærende kapacitet af rør, hvilket gør det vanskeligt at balancere letvægt og pålidelighed.

Spørgsmål 5: Hvilke nye krav vil populariseringen af ​​alternative brændstoffer (såsom brint og methanol) bringe til brændstofindsprøjtning og EGR-rør?

A: For brændstofindsprøjtningsrør har brint et lille molekylært volumen og er tilbøjeligt til at lække, og højtryksbrint forårsager brintskørhed i rørmaterialer, hvilket kræver, at rørene har højere tætningsevne og modstandsdygtighed over for brintskørhed. Alkoholbrændstoffer såsom methanol er stærkt ætsende og kan beskadige tætninger og rørvægge i traditionelle rør, hvilket nødvendiggør specielle korrosionsbestandige materialer (f.eks. PTFE-belagt stål). For EGR-rør, selvom nogle alternative brændstofmotorer (såsom brintmotorer) ikke har NOₓ-emissioner og ikke kræver EGR-systemer, har methanolmotorer stadig brug for EGR for at hjælpe med at reducere emissionerne. Formaldehyd og andre stoffer produceret ved forbrænding af methanol vil forværre rørkorrosion. Derudover kræver ændringer i driftsegenskaberne for motorer med alternativt brændstof, at EGR-rør har mere fleksible flowreguleringsmuligheder.

Q6: Hvordan identificerer man tidlige fejl i EGR-rør og brændstofindsprøjtningsrør?

A: Når EGR-rør har tidlige fejl, kan motoren opleve ustabilitet i tomgang, effekttab og tænding af emissionsadvarselslampen. Nogle modeller kan også have unormalt øget brændstofforbrug. Hvis rørene har mindre utætheder, kan en svag udstødningslugt registreres, efter at motoren er varmet op. Tidlige fejl i brændstofindsprøjtningsrørene er for det meste karakteriseret ved utilstrækkelig motorkraft, svag acceleration og jitter forårsaget af ubalanceret drift af cylindre, sammen med unormale udsving i brændstoftrykket. Hvis der er en mindre lækage, vil der opstå oliepletter ved rørsamlinger, og køretøjets brændstofforbrug vil stige betydeligt.
