Hvad er en brændstofinjektorlinje? Funktion, typer og applikationer forklaret

Kategorier

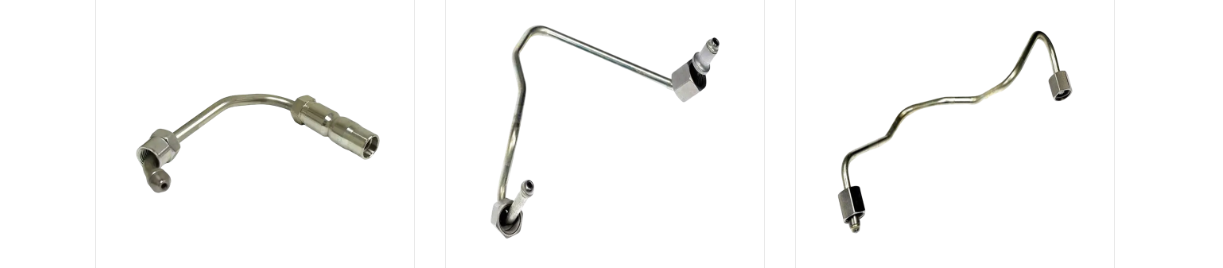

Hvad er en Brændstofinjektorlinje

En brændstofinjektorlinje, også kaldet et brændstofindsprøjtningsrør, er det stive metalrør, der fører brændstof under tryk fra højtrykspumpen eller common rail til hver brændstofinjektor, og opretholder det tryk og flowhastighed, som forbrændingsprocessen kræver. Røret skaber ikke selv tryk, det overfører tryk genereret opstrøms, mens det modstår ekspansion, vibrationstræthed og gentagne trykpulseringer.

I moderne dieselmotorer bygget op omkring common rail- eller distributørpumpearkitektur, fungerer dette rør under gentagne trykcyklusser, der kan overstige 2000 bar i nuværende produktionssystemer, med nogle avancerede platforme designet til tryk, der nærmer sig 2700 bar. Fordi linjen oplever disse trykstigninger mange millioner gange over et normalt serviceinterval, er vægtykkelse, bøjningsradius og indre overfladetilstand konstrueret omkring udmattelseslevetid i stedet for en enkelt sprængtryksklassificering alene.

Kerneegenskaber

  • Forbinder højtrykspumpen eller common rail direkte til injektorhuset
  • Overfører brændstof behandlet som en ikke-komprimerbar væske uden målbar udvidelse
  • Formet gennem CNC-bøjning, så rørgeometrien matcher nøjagtige monteringspunkter på motorblokken
  • Fremstillet af koldbearbejdede stålrør, der er klassificeret til gentagne højtryksudmattelsescyklusser

Kernefunktioner af et brændstofindsprøjtningsrør

Et brændstofindsprøjtningsrør udfører flere job på samme tid, og hver af dem påvirker, hvordan en motor starter, går i tomgang og reagerer under belastning.

Brændstof levering

Linjens primære opgave er at flytte en afmålt brændstofvolumen fra pumpeudløbet til injektorindløbet uden tab, beluftning eller forsinkelse, hvilket matcher brændstofinjektorledningens output til injektortidspunktet, så hver cylinder modtager den samme volumen efter planen.

Højtrykstransmission

Røret skal transmittere trykspidser genereret af pumpen eller skinnen uden at ekspandere eller absorbere energi, der i stedet skulle nå ind til injektordysen. Selv en lille mængde elastisk ekspansion i rørvæggen kan forsinke trykopbygning ved injektorspidsen, en effektingeniører beskriver som volumetrisk effektivitetstab.

Injection Timing Nøjagtighed

Fordi brændstof behandles som inkompressibelt, sker trykbølgeoverførsel gennem ledningen på en brøkdel af et millisekund. Enhver variation i rørlængde, indvendig diameter eller vægstivhed mellem cylindre kan ændre indsprøjtningstidspunktet lidt fra en cylinder til en anden, så ingeniørteam specificerer matchende brændstofinjektorlinjelængder og bøjningsveje henover en cylinderbank, hvor end layoutet tillader det.

Støtte til atomisering

Stabil tryklevering ved injektordysen er det, der tillader brændstof at forstøve til det fine dråbemønster, som forbrændingen kræver. Når et brændstofindsprøjtningsrør er slidt, revnet eller underdimensioneret, falder trykket ved dysen, og forstøvningskvaliteten falder, hvilket typisk viser sig som hård tomgang, hårdere koldstart eller øget udstødningsrøg.

Typer af brændstofinjektorlinjer

Brændstofinjektorlinjer er generelt grupperet efter vægstruktur og efter motorplatformen, de er konstrueret til at betjene.

Generel klassificering af brændstofinjektorlinje og brændstofindsprøjtningsrørstrukturer
Type Struktur Typisk anvendelse
Enkeltvægsrør Én gennemgående koldttrukket stålvæg Personbiler og lette dieselmotorer
Dobbeltvægget (Duplex) rør To lag koldformede til én væg for ekstra sprængningsmargin Kraftig lastbil, bus og motorer uden for motorveje
Autofrettage behandlet rør Enkeltvæg forspændt indvendigt gennem kontrolleret overtryk Common rail-systemer over 2000 bar
Pansret / ærmet rør Standardrør monteret med en beskyttende ydre manchet ved slidpunkter Motorer med stram føring nær bevægelige komponenter

Klassificering efter ansøgning

  • Dieselbrændstofindsprøjtningslinjer til personbiler
  • Brændstofindsprøjtningsrør til lette erhvervskøretøjer
  • Tunge lastbiler og businjektorlinjer
  • Landbrugs- og entreprenørmaskiner
  • Marine- og industrimotorlinjer
  • Generator sæt injektor linjer

Struktur af en brændstofinjektorlinje

En færdig brændstofinjektorlinjesamling er bygget af mere end et enkelt rør. Hver ende er formet og bearbejdet til at tætne mod pumpen eller skinnen på den ene side og injektoren på den anden, mens midtersektionen er bøjet til en bestemt radius, så den frigør omgivende motorkomponenter uden kontakt.

Skinne / pumpehus Injektor krop Unionsmøtrik Kegle sæde Rørlegeme (bøjet sektion) Ærmemøtrik

Forenklet isometrisk billede af en brændstofinjektorlinjesamling mellem en pumpe eller skinnekrop og injektoren

Nøglekomponenter

  • Keglesæde: den bearbejdede spids, der danner en metal til metal tætning mod pumpen eller skinneudløbet
  • Unionsmøtrik: gevind på udløbsstiften og trækker keglesædet i tætnende kontakt
  • Rørlegeme: den bærende sektion mellem begge ender, formet gennem CNC-bøjning
  • Ærmemøtrik: beslaget på injektorsiden, der fastgør den modsatte ende
  • Beskyttende ærme: et valgfrit ydre lag tilføjet, hvor røret ellers ville gnide mod beslag eller tilstødende linjer

Ydeevnedata for brændstofinjektorlinje

Nedenstående figurer opsummerer almindeligt observerede trykområder, dimensionsfordeling og sammenlignende ydeevne på tværs af rørtyper. De præsenteres som generelle referencepunkter snarere end specifikationer for en enkelt motormodel.

Indsprøjtningstrykudvikling på tværs af systemgenerationer

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Nuværende

Omtrentligt common rail-tryk i bar på tværs af successive systemgenerationer

Typisk driftstryk efter applikation

Personbil Diesel
2000 bar
Let erhvervskøretøj
2200 bar
Mellem / tung lastbil og bus
2500 bar
Landbrug og Byggeri
2200 bar
Marine- og industrimotor
1800 bar

Typisk øvre driftstrykområde efter motorplatform, udtrykt i bar

Fælles ydre diameterfordeling

6 mm, 15 %
8 mm, 35 %
10 mm, 30 %
12 mm, 15 %
14 mm, 5 %

Relativ andel af ydre diameterstørrelser, der almindeligvis anvendes på tværs af brændstofinjektorledningsapplikationer

Ydeevnesammenligning på tværs af rørtyper

Trykkapacitet Træthedsmodstand Vibrationsmodstand Bøjeformbarhed Korrosionsbestandighed
Standard koldtrukne rør Autofrettage behandlet rør Duplex / Dobbeltvægsrør

Relativ sammenligning af rørtyper på tværs af fem præstationsattributter, scoret på en fempunktsskala

Materialeer og fremstillingsproces

Materialevalg og formningsmetode har indflydelse på, hvor længe en brændstofinjektorlinje holder under gentagne trykcyklusser.

Almindelige materialer, der anvendes til produktion af brændstofinjektorlinje og brændstofindsprøjtningsrør
Material Typisk kendetegn Almindelig brug
Kulstofstål Koldttrukket, høj trækstyrke, omkostningseffektiv Personbiler og lette opgaver
Legeret stål Højere træthedsmodstand gennem legeringselementer Mellem- og kraftige dieselsystemer
Rustfrit stål Stærk korrosionsbestandighed i fugtige eller marine miljøer Marine-, industri- og udendørsudstyrsmotorer

Koldformning og autofrettage

Ved at påføre et kontrolleret internt tryk på røret under bearbejdningen opstår der plastisk deformation ved indervæggen, hvilket skaber resterende trykspænding. Denne resterende spænding udligner trækspændingen, der genereres under normalt driftstryk, hvilket forbedrer udmattelseslevetiden og øger sprængtryksmarginen for det færdige brændstofindsprøjtningsrør.

CNC bøjning og dimensionskontrol

CNC-rørbøjningsudstyr former den tredimensionelle geometri af hver brændstofinjektorlinje, så den matcher monteringspunkterne på et specifikt motordesign, hvilket hjælper den færdige del med at sidde korrekt uden ekstra belastning ved forbindelsespunkterne.

Anvendelser af brændstofinjektorledninger og brændstofindsprøjtningsrør

Brændstofindsprøjtningslinjer er konstrueret omkring rutepladsen, driftscyklussen og driftsmiljøet på den platform, de betjener.

  1. Personbiler med diesel: kompakte bøjningsradier, der passer til motorrum med kort akselafstand
  2. Lette erhvervsvarebiler og pickupper: linjer matchet til højere driftscyklus tomgang og stop start brug
  3. Mellem- og tunge lastbiler og busser: linjer med større ydre diameter, der er klassificeret til forlænget trykcyklus
  4. Landbrugs- og entreprenørmaskiner: linjer dirigeret til at tolerere støv, vibrationer og store temperaturudsving
  5. Marine- og industrimotorer: linjer specificeret med ekstra korrosionsbestandighed til fugtige driftsmiljøer
  6. Generatorsæt og stationært strømudstyr: linjer dimensioneret til kontinuerlig drift i stedet for variabel belastningscyklus

Produktionskapacitet for brændstofinjektorlinjer

Produktionsfaciliteter, der fungerer som producent af brændstofinjektorrør, kombinerer typisk CNC-rørbøjning, intern koldformning og præcisionsbearbejdning under ét tag, så dimensionelle tolerancer forbliver konsistente fra den første prototype gennem fuld produktionsvolumen. En facilitet, der er bygget omkring dette omfang, opererer almindeligvis på tværs af titusindvis af kvadratmeter og parrer automatiske rørbøjningscentre med dedikerede lodde- og svejselinjer for at holde OEM-brændstofinjektorlinjeprogrammerne på en enkelt, sporbar produktionsvej.

Typisk produktionsudstyr

  • Flere CNC fuldautomatiske rørbukkemaskiner til nøjagtig tredimensionel geometri
  • Hydrauliske indvendige formemaskiner, der dækker et bredt diameterområde
  • Automatiserede lasersvejse- og svejserobotceller for ensartet fugekvalitet
  • Bearbejdningscentre i stor skala til endeformning, keglesæder og gevindskæring
  • Et dedikeret test- og inspektionsområde til dimensions- og tryktjek

Faciliteter, der er oprettet på denne måde, er placeret til at understøtte både et forhold til leverandør af dieselbrændstofinjektorrør til eftermarkedsdistribution og en rolle som producent af common rail-injektorrør for OEM-platforme, da den samme rørformnings- og autofrettage-proceslinje kan skifte mellem duplex-, enkeltvægs- og pansrede konfigurationer uden separat værktøjsinvestering. For købere, der forsker i en leverandør af brændstofindsprøjtningsrør i Kina, er kombinationen af ​​intern forskning og udvikling, en kontrolleret formningsproces og integreret laboratorietest generelt det, der afgør, om en højtryksbrændstofrørleverandør kan holde snævre tolerancer på tværs af gentagne produktionskørsler.

Overvejelser om installation og vedligeholdelse

Korrekt håndtering før og efter installation har en direkte effekt på, hvor længe en brændstofinjektorslange yder uden problemer.

Installationspraksis

  • Spænd omløbermøtrikkerne efter den momentsekvens, der er specificeret for motoren, og arbejd i jævne, gradvise trin i stedet for et kontinuerligt træk
  • Understøt røret langs dets længde med de originale klemmer, så vibrationsbelastningen ikke koncentreres ved monteringsenderne
  • Undgå at ombøje eller rette en formet linje i marken, da omformning af et koldbearbejdet rør fjerner det resterende spændingsmønster, der er indbygget under fremstillingen

Inspektions- og slidskilte

  • Brændstofudsivning eller våde rester omkring omløbermøtrikken
  • Synlig overflade revner nær keglesædet eller ved en bøjningsspids
  • Overfladegruber eller misfarvning på linjer udsat for fugt eller vejsalt
  • En hård tomgang eller hård koldstart, der forbedres, når skinnetrykket er kontrolleret

Håndtering af opbevaring

Når en brændstofinjektorslange opbevares før installation, reduceres risikoen for fugtrelateret overfladekorrosion, før delen når motoren, ved at holde de beskyttende endehætter på plads og røret i et tørt, temperaturstabilt område.

Ofte stillede spørgsmål

Q1: Hvad er en brændstofinjektorlinje

En brændstofinjektorlinje er et højtryksrør, der overfører brændstof fra indsprøjtningspumpen eller common rail til injektoren, og opretholder det nødvendige tryk for, at injektoren kan åbne og levere brændstof efter planen.

Q2: Hvad gør et brændstofinjektorrør

Den håndterer brændstoftilførsel, højtrykstransmission og indsprøjtningsnøjagtighed, og holder tryksignalet fra pumpen eller skinnen konsekvent hele vejen til injektordysen.

Q3: Hvordan fungerer en dieselinjektorlinje

Linjen overfører brændstoftryk med minimal forsinkelse, understøtter præcis indsprøjtningstid og hjælper injektoren med at producere et fint forstøvet sprøjtemønster i indsprøjtningsøjeblikket.

Q4: Hvilke materialer er brændstofinjektorrør lavet af

Almindelige materialer omfatter rustfrit stål, kulstofstål og legeret stål, valgt ud fra trykklassificering, træthedskrav og motorens driftsmiljø.

Spørgsmål 5: Hvor ofte skal brændstofinjektorledninger efterses

Rutinemæssig visuel inspektion ved hvert serviceinterval er typisk, idet der kontrolleres for nedsivning ved beslag, overfladerevner nær bøjninger og korrosion på den ydre overflade.

Q6: Kan en brændstofinjektorslange repareres, eller skal den udskiftes

Fordi røret er afhængigt af et specifikt indre restspændingsmønster, udskiftes en linje, der viser revner, deformation eller lækage, typisk i stedet for at omformes eller repareres.

Q7: Hvad får en brændstofinjektorslange til at lække eller revne

Gentagen tryktræthed, løse eller for strammede fittings, vibrationer, gnidninger mod nærliggende komponenter og korrosion er de mest almindelige årsager.

Spørgsmål 8: Er brændstofinjektorslangerne de samme for benzin- og dieselmotorer

Nej, diesel-common rail- og pumpesystemer fungerer generelt ved langt højere tryk end benzinsystemer med direkte indsprøjtning, så ledningsvægtykkelse og materialevalg varierer tilsvarende.
